Бесперебойная работа канализационной системы зависит от грамотного выбора комплектующих и правильного монтажа сети. Часто домашние мастера обустраивают инженерные системы самостоятельно и сталкиваются с первоочередным вопросом: какие трубы для канализации в доме лучше в техническом и финансовом плане. Для принятия решения надо сопоставить характеристики разных материалов, срок службы, стоимость и практику их применения.

Содержание статьи:

Требования к трубам внутренней канализации

Канализационная система дома – сеть инженерных коммуникаций, предназначенная для отвода сточных бытовых масс с частных и многоэтажных домов. Движение отходов производится самопроизвольным путем согласно гравитационным законам. Весь коммуникационный комплекс включает сети внутреннего и наружного трубопровода.

Внутренняя канализация состоит из сантехнических приборов, фильтрующих установок для предварительной чистки стоков, трубопроводов, стояков, коллекторов и отводных линий, размещенных в пределах дома.

Внешняя и внутренняя канализация

Трубы канализации имеют разную окраску, обозначающую предназначение изделия. Серый или белый цвет – монтаж внутридомовой магистрали, рыжая или оранжевая окраска – обустройство наружной канализации

Условия эксплуатации, технические параметры, цены труб для наружной и внутренней установки отличаются друг от друга. Канализационная сеть в доме не испытывает интенсивную нагрузку и используется в щадящих условиях – трубопровод прокладывается внутри постройки и закрывается декоративными панелями.

Основные требования к внутридомовой магистрали водоотведения:

  1. Прочность. Несмотря на «облегченные» условия эксплуатации трубы должны выдерживать механические нагрузки и давление потоков сточной жидкости.
  2. канализационные трубы в дизайне
  3. Био- и термостойкость. Материал изготовления должен быть химически инертным к агрессивным компонентам (чистящие препараты и т.д.), содержащимся в отводимых массах. Немаловажно – стойкость к высоким температурам.
  4. Гладкость. Отсутствие зазоров внутреннего покрытия трубы обеспечивает беспрепятственное движение отходов. Даже незначительные шероховатости со временем становятся причиной сокращения проходного сечения и засорению канализации.
  5. Удобство монтажа. Легкий вес и простота соединения отдельных элементов облегчают сборку сточной магистрали.

Дополнительное требование – совместимость внутреннего трубопровода с санитарными объектами помещения и элементами наружной канализационной сети.

Внутридомовая канализация

Правила организации внутридомовой канализации изложены в СП 30.13330.2012 и СНиП 2.04.01. Нормативы допускают применение труб из материалов, поддерживающих стабильное гидравлическое сопротивление в течение 25 лет

При выборе труб для внутренней канализации следует учитывать три основных критерия: материал изготовления, диаметр сечения и производителя. Остановимся более подробно на каждом из параметров.

Технико-эксплуатационные характеристики разных труб

Наиболее популярны две категории трубопроводов: чугунные и пластиковые модификации. За последние десять лет чугунные трубы уступили пальму первенства полимерным собратьям благодаря их антикоррозийной стойкости, надежности и легкости.

Чугун – долговечность и прочность

Основа чугунных труб – железная руда. Некоторые характеристики материала соответствуют свойствам стали, но за счет большого содержания кислорода, чугунные изделия трубы отличаются повышенной износостойкостью.

При изготовлении канализационных труб применяется техника центробежного и полунепрерывного литья. Первый способ позволяет отливать «арматуру» любого диаметра, длины и толщины. Согласно ГОСТУ все отводящие трубы оснащаются раструбами.

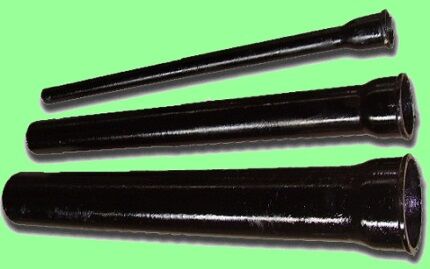

Чугунные трубы

Согласно статистике самый низкий процент аварийных ситуаций на чугунных канализационных магистралях. Многие производители предоставляют гарантию – 80 лет, на практике, этот показатель достигает 100 лет

Достоинства чугунных систем:

  • высокая прочность при соблюдении правил монтажа;
  • экологическая безопасность;
  • хороший показатель шумоизоляции;
  • износоустойчивость;
  • сохранение формы в процессе всего срока службы;
  • огнестойкость;
  • стойкость к разным температурам, изменениям атмосферы, химическим реагентам и механическим факторам.

С целью предотвращения появления коррозийного «налета» трубная арматура обрабатывается изнутри нефтяным битумом. Кроме того, эта мера несколько сглаживает шероховатость чугунной поверхности.

Несмотря на весомые аргументы в пользу традиционного материала, высокая стоимость и трудоемкость монтажных работ обусловили спад спроса на чугунные трубы. Дополнительные недостатки:

  • наличие шероховатостей, способствующих появлению отложений и засоров;
  • восприимчивость к точечным ударным воздействиям.

Для обеспечения полной герметизации магистрали необходимо точно подогнать линейные размеры стыковочных деталей.

Типовые размеры труб

Трубная чугунная арматура, предназначенная для обустройства внутридомовой канализационной сети, выпускается в трех ходовых типоразмерах: 50, 100, 150 мм

Поливинилхлорид – практичность применения

Поливинлхлорид – термопластичный полимер, обладающий стойкостью к кислотным составам, растворителям, щелочным веществам и минеральным маслам. Рабочий температурный диапазон колеблется от -15°С до +66°С. Благодаря техническим свойствам материал используется при производстве труб для прокладки внутренней безнапорной канализации.

Самым перспективным сырьем для отлива канализационной и водопроводной арматуры эксперты считают непластифицированный полифинилхлорид (винипласт) – разновидность ПВХ, имеющего более жесткую структуру.

Отличительные особенности НПВХ-труб:

  1. Длительность эксплуатации. Благодаря стойкости к коррозийным процессам и «равнодушию» к химическим реагентам срок службы исчисляется десятками лет.
  2. Легкость трубопровода. За счет небольшой удельной плотности материал имеет незначительный вес, что облегчает и ускорят сборку канализационной магистрали.
  3. Гладкость покрытия. Абсолютно ровная, без каких-либо шероховатостей, внутренняя поверхность снижает риск засорения трубопровода.
  4. Обустройство сложных путей. Широкий выбор монтажных элементов упрощает проектирование и прокладку замысловатых магистралей водоотведения.
  5. Доступная стоимость по сравнению с металлическими аналогами.

По сравнению со стальными, медными и полиэтиленовыми трубами, ПВХ-изделия отличаются высокой физической и биологической инертностью.

ПВХ-трубы канализации

ПВХ-трубы обладают высокими гигиеническими качествами – на их поверхности не удерживаются бактерии и не создаются колонии из болезнетворных микроорганизмов

ПВХ-систему удобно реконструировать при необходимости установки дополнительной сантехники и «врезки» отводящей трубы к общему стояку.

Отдавая предпочтение ПВХ-магистралям, следует учесть нюансы:

  • при длительном высокотемпературном воздействии (70° и выше) пластик становится хрупким;
  • концентрированные органические растворители способны «разъедать» и менять структуру ПВХ.

ПВХ и НПВХ-арматура содержит хлор. При горении пластик дымится и выделяет едкие токсические вещества.

Полипропилен – стойкость к негативным воздействиям

Полипропиленовые трубы превосходят поливинилхлоридные по некоторым характеристикам. Преимущества ПП-арматуры:

  1. Эластичность материала объясняет стойкость труб к механическим ударам – полипропилен несущественно деформируется, сохраняя целостность, и восстанавливается до исходного состояния.
  2. Допустим контакт с кислотной средой. Это качество повышает их износостойкость и позволяет говорить о безопасной утилизации ПП-отходов.
  3. Высокий показатель термостойкости. Допустимая температура воздействия до +90°С, при кратковременном повышении до +100°С ПП-магистраль сохраняет заявленные качества.

Морозостойкость зависит от сырьевых добавок и качества трубной продукции. Разброс показателей в пределах 10-50°С ниже нуля.

Полипропиленовые трубы

ПП-трубы наряду с ПВХ-изделиями рассчитаны на длительную эксплуатацию. Инженеры-технологи, ссылаясь на лабораторные испытания, заявляют о сроке до 90-100 лет

Вышеперечисленные характеристики свойственны изделиям, изготовленным по ГОСТу. Здесь вопрос выбора производителя отыграет первостепенную роль.

Базовую информацию о характеристиках ПП-трубы можно узнать из ее маркировки. На всю длину изделия наносится накатка с интервалом в 2-4 м. Маркировка отображает:

  • название торговой марки;
  • тип сырья (В – блоксполимер, R – рандом сополимер, РР – полипропилен, Н – гомополимер);
  • внешний диаметр (10-1200 мм), толщину стенки;
  • допустимое рабочее давление.

Следует помнить, что высокому показателю номинального давления должна соответствовать более толстая стенка ПП-трубы.

Маркировка ПП-труб

Для организации внутренней канализационной магистрали обычно используют трубы сечением 40-110 мм, толщиной 1,8-2,7 мм. Этого достаточно в условиях безнапорной эксплуатации

Полиэтилен – гибкость и доступность изделия

Задаваясь вопросом, какую трубу использовать для внутридомовой или квартирной канализации, стоит обратить внимание на изделия из полиэтилена (ПЭ). Материал образуется в процессе полимеризации этилена с добавлением катализаторов. Эксплуатационные характеристики зависят от качественного состава и условий протекания реакции (величины давления и температуры).

Для канализационной магистрали применяют ПНД-трубы. Полиэтилен, полученный при полимеризации углеводородов под низким давлением, обладает следующими характеристиками:

  • рекомендованная температура эксплуатации – не более +40°С, допустимы кратковременные скачки до +60°С;
  • способность расширения на 5-7% от исходного состояния объясняет гибкость материала и стойкость к ударам;
  • невысокая теплопроводность – образование конденсата на трубах минимально;
  • отсутствие реакции при контакте с транспортируемыми отходами разного происхождения (органика, химические реагенты).

Полиэтиленовым трубам присущи многие преимущества «пластиковой магистрали»: невысокая стоимость, коррозийная стойкость, легкость материала и простота сборки инженерной сети водоотведения.

Полиэтиленовые трубы

Стыковка элементов магистрали осуществляется методом в раструб через резиновое уплотнительное кольцо или посредством термической сварки с помощью паяльника для полимерных труб

ПЭ-арматура уступает ПП- и ПВХ-трубам в плане износоустойчивости – при регулярном абразивном воздействии замусоренных отходов поверхность полиэтилена быстро истирается.

Сталь – «жесткость» канализационной магистрали

Стальные трубы обеспечивают прочность и жесткость инженерной сети. Материал сохраняет углы уклона системы и выдерживает высокотемпературные нагрузки. Однако недостатки у стальной канализации более серьезные:

  • подверженность гниению – при использовании для отвода серых стоков требуется покраска или обработка битумом; нанесение гидроизоляционного слоя снижает стойкость к температурному воздействию с 700°С до 60°С;
  • стыковка труб выполняется резьбовым соединением или сваркой – оба метода делают сталь более уязвимой к коррозии.

Стальной магистрали свойственна высокая частота образования засоров – диаметр трубопровода сужается из-за появления ржавых отложений.

Стальные трубы

Стальные трубы дороже пластиковых аналогов, поэтому их применение не оправдано как с практичной, так и с финансовой стороны

Альтернативные материалы: асбестоцемент и керамика

Асбестоцементные и керамические трубопроводы редко монтируются в частных домовладениях и квартирах. Однако стоит отметить и их технико-эксплуатационные нюансы.

Асбестоцементные трубы производятся на основе портландцемента и асбестовых волокон. Ввиду сложности монтажа, ограниченности типовых размеров и невысокой прочности их использование в канализационной системе не актуально.

Асбестоцементные трубы

Характеристики асбестоцемента: срок службы – 25 лет, доступные диаметры – 10-50 см, рабочая температура – 160°С. Периодичность засорения такая же, как и у чугунных коммуникаций

Технические параметры керамики несколько превосходят качества труб из чугуна:

  • стойкость к коррозии – 100%;
  • невосприимчивость к щелочным, кислотным соединениям и прочим агрессивным компонентам;
  • температурная стойкость – керамика выдерживает температуру в 1000°С и более;
  • габариты – 15-60 см, толщина стенки – 19 мм.

Керамические трубы мало востребованы из-за высокой стоимости и сложностей самостоятельной сборки инженерной сети.

Керамические трубы

Вероятность засорения минимальна – это следствие гладких внутренних стенок и отсутствия коррозионных наростов. Срок эксплуатации керамической магистрали – до 150 лет

Выбор диаметра согласно строительным нормам

В отличие от чугунины ряд пластиковых фасонных модификаций гораздо богаче. Производители полимерных труб выпускают изделия диаметром от 16 мм до 6000 мм. Необходимость разнообразного ассортимента имеет смысл:

  • расширяются возможности трубопроводных инженерных систем;
  • типоразмер трубы подбирается с учетом определенных задач;
  • есть возможность заменить участок магистрали трубой с минимально возможным диаметром – при прокладке сточной системы частного дома это позволит сократить бюджет ремонтных работ.

Самые ходовые типоразмеры для внутренней сети водоотведения: 50/100/150 мм.

Внутренняя разводка канализации

Диаметр трубы подбирается в соответствии с участком обслуживания. Например, под вертикальный стояк и унитаз обустраивается трубопровод в 100, 110 или 150 мм

Сфера применения труб исходя из проходного сечения:

  • 16-25 мм – отвод незагрязненной жидкости от вентустановок, кондиционеров и осушителей;
  • от 32 мм – подключение умывальника или раковины, используемой для мытья условно чистой посуды (стаканы, фужеры и пр.);
  • от 40 мм – слив под ванну, душ, кухонную мойку, посудомоечной или стиральной машины;
  • 50 мм и более – одновременное подключение душа и ванны, постирочной;
  • 60-75 мм – комбинированное подключение трех и пяти приборов соответственно, исключение – унитаз.

Габариты измеряются изнутри и отображают условный проход магистрали. Учитывая толщину стенки, внешняя величина превосходит внутренний размер.

Ведущие производители труб внутренней магистрали

Чтобы определится, какие трубы лучше использовать для канализации, следует сравнить характеристики и цены на изделия ведущих компаний трубопроводных систем. Лидерами рынка являются фирмы: Rehay, Wavin, Ostendorf, Политэк, Политрон и Корсис.

Rehay Raupiano – бесшумная канализация

Немецкая компания Rehay разработала многослойные трубы – Raupiano Plus.

Rehay Raupiano

Трехслойная структура Rehay Raupiano включает: внешнюю ударопрочную полипропиленовую оболочку, усиленную минеральную прокладку посередине и гладкий внутренний ПП-слой

Послужной список достоинств:

  • улучшенная шумоизоляция – эффективность звукопоглощения увеличена на 30%;
  • эстетичность – трубы белого цвета подходят под различные дизайны помещений;
  • надежность – многослойность обеспечивает защиту от протечек, ударов и появления неприятного запаха;
  • гибкость – возможен напольный и стеновой монтаж.

Raupiano Plus – универсальная канализация, совместимая с переходниками и трубной арматурой других производителей. Для повышения термостойкости полипропилена производитель предлагает устанавливать пожарные манжеты, блокирующие распространения огня по инженерной системе (температура срабатывания датчика – 120°С).

Wavin – пластиковые трубопроводные системы

Wavin – европейский лидер (Нидерланды) с сорокалетним опытом изготовления полимерных труб систем водоснабжения, канализации, водоотведения и прокладки кабелей. Фирма завоевала репутацию новатора и поставщика высококачественной продукции.

Трубы Wavin

Wavin предлагает комплексные решения по устройству внутренней канализации: ПВХ- и ПП-трубы, звукопоглощающие системы Wavin AS, фитинги, крепежные хомуты и сопутствующую арматуру

Характеристики продукта:

  • типоразмеры – 32-110 мм;
  • сырье изготовления – ПП и ПВХ;
  • толщина – 2,6 мм;
  • трубы сечением 50, 100 мм выпускаются в двухраструбном исполнении;
  • стойкость к температуре: 75°С – постоянный контакт, 95°С – кратковременное воздействие;
  • белая и серая окраска.

Системы Wavin Asto – премиум-сегмент звукопоглощающей канализации. Толщина стенок составляет 5,3 мм при диаметре 110 мм. Толстая труба удерживает шум и подавляет акустические вибрации. Термоустойчивость достигает 90-95°С.

Ostendorf HT – шумопоглощающий полипропилен

Ostendorf (Германия) специализируется на производстве труб и фасонных деталей для обустройства канализации.

Ostendorf HT

Характеристики труб Ostendorf серии НТ: материал – PPH, граничная температура стоков – 95°С, рабочая среда – сточные воды, стыковка элементов в раструб

Продукция с шумопонижающими свойствами изготовлена на основе полимерных и минеральных соединений.

Благодаря новой технологии удалость улучшить акустические качества и показатель прочности. Номенклатурный ряд – трубы сечением 50-200 мм, длина изделий – до 3-х м.

Политэк – товары отечественного производства

Компания специализируется на выпуске составляющих полимерных трубопроводов. Продукция отвечает европейским стандартам, каждая партия проходит лабораторные испытания, результаты которых подкрепляются сертификатом.

Трубы Политэк

Материал изготовления труб внутренней разводки – сополимезированный стабилизированный полипропилен. В состав сырья введены антиперены, затрудняющие воспламенение и способствующие затуханию

Характеристики внутренней канализации Политэк:

  • повышенная кольцевая прочность благодаря двухслойному строению труб;
  • хорошая температурная стойкость – 70°С;
  • модели: трубы с раструбом и без;
  • типоразмеры: 32/40/50/110 мм, толщина стенок – 1,8-2,7 мм.

Продукция Политэк стойка к химикатам, поэтому рекомендована для внутренней разводки канализационной магистрали на производственных участках, в больницах, лабораториях и коммерческих зданиях.

Видео о трубах внутренней разводки канализации

Сравнение канализационных труб, предназначенных для обустройства наружной и внутридомовой сточной сети:

Оценка эффективности бесшумной канализации Raupiano и Skolan:

С точки зрения финансовой выгоды и практичности, полипропиленовые трубы являются оптимальным выбором организации внутридомовой части канализации. ПП-трубопровод доступен по цене, прост в реализации и гарантирует бесперебойную многолетнюю работу новой инженерной системы.
